管道补偿器内压式补偿器与外压式补偿器的区别

发布时间:2018/5/7 9:42:18 来源:http://www.chunhuan.cn/ 作者:镇江春环密封件集团有限公司
摘要:    管道补偿器使用波纹补偿器一般有两种:内压式与外压式,内压式是介质在补偿器内,外压式是介质在补偿器外,内压式依据压缩波纹吸收管道热膨胀,本文主要就是介绍管道补偿器内压式补偿器
上一篇我们送上的文章是浅析橡胶密封件老化的概念与老化产生的外观变化为了更加全面的介绍管道补偿器钢衬四氟管钢塑复合管橡胶密封件管道补偿器钢衬四氟管件钢衬四氟管道钢衬四氟管钢衬聚丙烯复合管钢衬聚四氟乙烯复合管件、等产品,我们将持续发布新知识,帮助大家了解更多的信息。

    管道补偿器使用波纹补偿器一般有两种:内压式与外压式,内压式是介质在补偿器内,外压式是介质在补偿器外,内压式依据压缩波纹吸收管道热膨胀,本文主要就是介绍管道补偿器内压式补偿器与外压式补偿器的区别。供热管道使用波纹补偿器(波纹管,伸缩节,膨胀节)一般有两种:内压式与外压式,内压式是介质在补偿器内,外压式是介质在补偿器外,内压式依据压缩波纹吸收管道热膨胀,外压式依据拉伸波纹吸收管道热膨胀。

    根据规范内压式在安装前需要根据环境温度需要预拉伸,则外压式在安装前需要根据环境温度需要预压缩。使用前必须搞清楚是内压还是外压型,二者是有本质区别,使用不一样。内压式外保护套可以割开,观察波纹情况;而外压式是绝对不能割的,等于是把工作钢管开口,会造成介质泄漏。
    外压轴向型补偿器:
    1、失效类型:外压轴向型补偿器的失效在管线试压和运行期间均有发生。由于管系临时支撑不当,或管系固定支架设置不合理,导致支架破坏,波纹管过量变形而失效。波纹管在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式,其中以腐蚀失效居多。腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂。

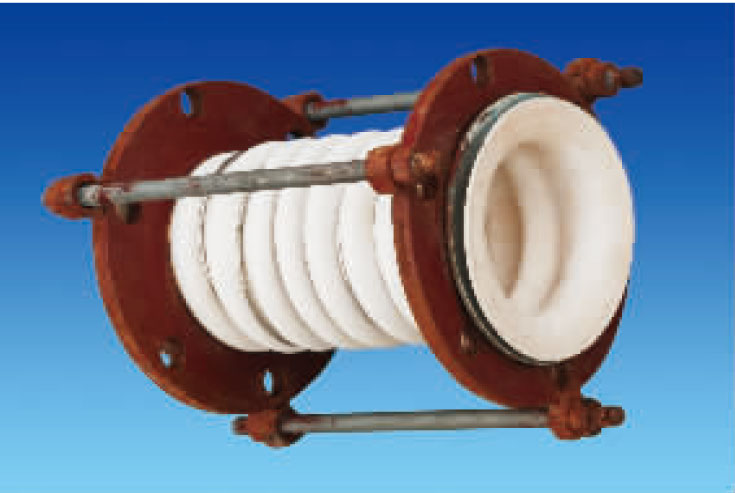

管道补偿器内压式补偿器与外压式补偿器的区别


    2、设计疲劳寿命与稳定性及应力腐蚀的关系:外压轴向型补偿器的设计主要考虑耐压强度、稳定性和疲劳性能等三个方面的因素。压轴向型补偿器预变位状态在压力试验时波纹管易产生平面失稳,大直径外压轴向型补偿器全位移工作状态波纹管易产生周向失稳,小直径复式拉杆型补偿器、铰链型补偿器全位移工作状态易产生柱失稳。波纹管的补偿量取决于其疲劳寿命,疲劳寿命越高,波纹管单波补偿量越小。
    内压式轴向型补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。另外还有:出现斑点、裂纹、喷霜、粉化泛白等现象。


分析钢塑复合管钢市场回暖的因素在下一篇继续做详细介绍,如需了解更多,请持续关注。
本文由管道补偿器内压式补偿器与外压式补偿器的区别生产厂家镇江春环密封件集团有限公司于2018/5/7 9:42:18整理发布。
转载请注明出处:http://www.chunhuan.cn/news/4524.html。
